Düşük basınçlı orta karbonlu çelik flanş ve düz kaynak arasındaki fark

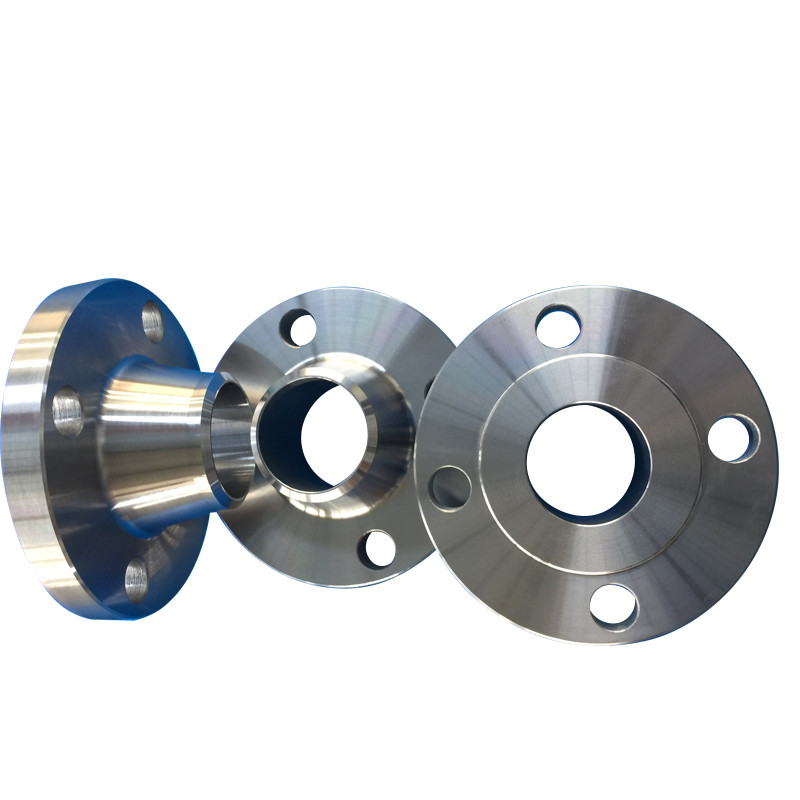

Karbon çeliğinden yapılan flanşlara karbon çeliği flanşları denir.Flanş, genellikle iki flanş ve birkaç tespit cıvatası olmak üzere iki büyük çaplı boru için bir bağlantı cihazıdır.Karbon çeliği flanşlar, karbon çeliğinden yapılmış flanşlardır.

Düz kaynak flanşı, fileto kaynaklarıyla doğrudan ekipmana veya boru hatlarına kaynak yapılan bir flanş türüdür.Basit yapı ve uygun işleme.Kuvvet özellikleri, entegre flanş ile ilmek yapıcı flanşı arasındadır.Kaplarda kullanılan düz kaynak flanşları, Tip A düz kaynak flanşları ve Tip B düz kaynak flanşları olarak ikiye ayrılır.

1. Tip A düz kaynak flanşı doğrudan kaba kaynaklanır.Kaynaksız dikişin boyutu küçüktür veya oluk kaynak yapılmamıştır.Flanş ve kabın aynı anda gerilmesini garanti edemez.Mukavemet hesaplaması, döngü flanşına atıfta bulunur.

2. B tipi düz kaynak flanşı genellikle kalın bir kısa silindirle bağlanır.Flanş ve kısa silindirin kaynak kalitesi güvenilirdir, bu da flanşın ve kabın aynı anda gerilmesini sağlayabilir.Mukavemet hesabı, genel flanşa göre düşünülebilir.

B tipi düz kaynak flanşları, orta ve düşük basınçlı kapların ve boru hatlarının bağlantısında yaygın olarak kullanılmaktadır.Büyük durumlar için;A tipi V şeklinde bir oluk ve B tipi U şeklinde bir oluktur, bu nedenle B tipinin nüfuz etmesi daha kolaydır, bu nedenle mukavemeti ve sertliği daha yüksektir.

Düşük karbonlu çelik iyi plastisiteye ve düşük mukavemete sahiptir.Uygun miktarda karbon ilave edildikten sonra sertleşecek ve plastisitesi azalacak ve mukavemeti artacaktır.Flanş bağlantılarının yüksek çekme, basınç, burulma ve kesme mukavemetlerine dayanması gerekebilir ve karbon çeliği flanşlar daha iyi bir seçimdir.
